CSIVEI fabricat 4.0kW/5.5kW 3 Phase 380V Pump solaris et Propositum Generale Inverter VFD pro tribus systematibus motoribus periodis quaerunt sentinam potestatem photovoltaicam vel operationem variabilem conventionalem frequentiam. Exemplaria VFD-PC10-4.0G-T4 et VFD-PC10-5.5G-T4 4.0 kW et 5.5 kW aestimationes motorias contegunt, cum excursus 9 A et 13 A, respective. Ambae exempla tria phase AC initus ab 380 V (-15%) accipiunt ad 440 V (+10%).
Series coniungit imperium sentinae solaris cum imperio motore generali in uno suggestu inverso. Modus operandi delectae determinat quomodo coegi suam potestatem principium et operationem motoriam administrat, dum aedificata in potestate et tutela functiones officinas sentinae sustinent necnon alitones, tubae et machinae processus compatibiles. Cum scntentia petens, motoria nomen calculi praebent et applicationes intentos adiuvant ut exemplar et configurationem congruam stabiliant.
4.0kW/5.5kW 3 Phase 380V Pump solaris et Propositum Generalis Inverter VFD sustinet duos modos operantes per modulum P8-00 delectos.
Solaris modus sentinam - P8-00 = 1
Hoc modo, coegi utitur potentia photovoltaica ad sentinam compatibilis operandam, cum MPPT potestate et eget transmutationis automatice functiones. Cum potestas solaris insufficientia est, ordo transmutationis conformatus permittit systema utendi emissionis potentiae. Haec dispositio apta est ad irrigationes agriculturae, aquae boreholi copiae et alia crepitantia applicationum ubi vis solaris praesto est in parte diei operantis.
General-proposito modo — P8-00 = 0
Hoc modo, coegi operatur ut invertat placitum variabile frequentiae motorum compatibilis, incluso soleatus, fans, cornicines et processus machinae. Insensum vectoris imperium (SVC) et V/F imperium sustinent diversae motrices continentis requisita sine functione emissarii photovoltaici adhibito.
CSIVEI configurare potest antequam sit amet modus operandi. Modus etiam mutari potest componendo P8-00, permittens coegi reponendam ad aliam applicationem cum institutionis requisita mutantur. Ad parametri et wiring pertinet selectae operandi modum aequare debent.
Commendata ordinata photovoltaica ab inverso rating et electrica modulorum notis pendet. Mensa B moduli et chordae figuras pro duobus bene modulis praebet: 37±1 V modulorum in 250 W±5 Wp aestimantur, et 45±1 V modulorum apud 300 W±5 Wp aestimantur.
Praecipui DC-laterum limites sunt:
Series chordarum intentionum aestimanda est contra ipsum modulum voltage open-circuitum et expectata temperaturae operativae. Ordinationes parallelae chordae conformationem commendatam sequi debent et applicabiles DC tutelae requisita. Servare aciem intra limites intentionis definitos est essentialis operationis invertentis rectae.
Utraque exemplaria eandem habitationem dimensionum 245 × 142 × 181,3 mm communicant et a 107 × 235 mm exemplaris ascendentes. Consilium muri-montis vel arcae-montis compactum coegit incorporari in institutionem sentinam imperium sine mutando rating vel applicatione motricium solum ad accommodandum invertentem.
Coegi clausuram IP20 habet et ad institutionem verticalem in apto loco munito destinatur. Instructio ratio rationem habere debet pro ambitus operativo, tutelae electricae, funi fusa et accessu committendi et conservandi. Temperatura generalis operativa range est -10°C ad 50°C, inquisitione supra 40°C necessaria.
| Item | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Lorem motricium | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Facultatem nominalem | 6 kVA | 11 kVA |
| Input current | 10.5 A | 13.9 A |
| Output current | 9 A | 13 A |
| AC input voltage | AC 3 PH 380 V (-15%) ad 440 V (+10%). | |
| Maximilianus. DC input voltage | 900 VDC | |
| Commendatur Voc range | 550 ad 750 VDC | |
| Commendatur MPPT range | 450 ad 600 VDC | |
| Satus range voltage | 300 ad 900 VDC, modulus aptabilis | |
| Output frequency range | 0 ad 500.00 Hz | |
| sonitus gradu | 50 dBA max. |
| Exemplar | 37±1 V modulorum, 250 W±5 Wp | 45±1 V modulorum, 300 W±5 Wp | ||
| Moduli per chorda | Strings | Moduli per chorda | Strings | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Item | Specification |
| Rated frequency | 50/60 Hz |
| Input frequency range | ±5% (47.5 ad 63 Hz) |
| Output voltage | 0 initus est voltage |
| Output frequency | 0.1 ad 500 Hz |
| Maximam frequentiam | 0 ad 500 Hz (SVC et V/F imperium) |
| Portitorem frequency | 0,8 kHz ad 8 kHz, adaequatum statim ad onus (usque ad 16 kHz sustentatur) |
| Frequentia resolutio | Digital setting 0.01 Hz; Analog occasum 0.025% of maximum frequency |
| Imperium modus | Insipiens vector imperium (SVC); V/F imperium |
| Satus torques | 0.5 Hz / 150% (SVC) |
| Celeritas range | 1:100 (SVC) |
| Celeritas stabilitatis veritas | ±0.5% (SVC) |
| ONERO facultatem | 150% monetae æstimaturæ pro 60 s; 170% pro XII s; CXC% ad 1.5 s |
| Torque boost | Automatic Aureus boost; manual boost 0.1% ad 30.0% |
| V/F curva | Lineae, punctum multi- et curvae quadratae (1.2 / 1.4 / 1.6 / 1.8 / 2.0 potentiae) |
| V/F separation | Plena separatio, dimidium separationis |
| Acceleratio / retardatio | Linearibus vel S-curvis, 0.0 ad 6500.0 s |
| DC braking | Committitur frequentia 0.00 Hz ad maximam frequentiam; tempus 0.0 ad 36.0 s; current 0.0% ad 100.0% |
| JOG imperium | JOG frequentia 0.00 ad Hz frequentiam maximam (default 5 Hz); accel/decel 0.0 ad 6500.0 s |
| Inaedificata PID | Ita, pressionis, fluxus vel temperatus ansa clausa sine exteriori moderatore |
| AVR | Output voltage tenuit firmum, cum eget voltage fluctuat |

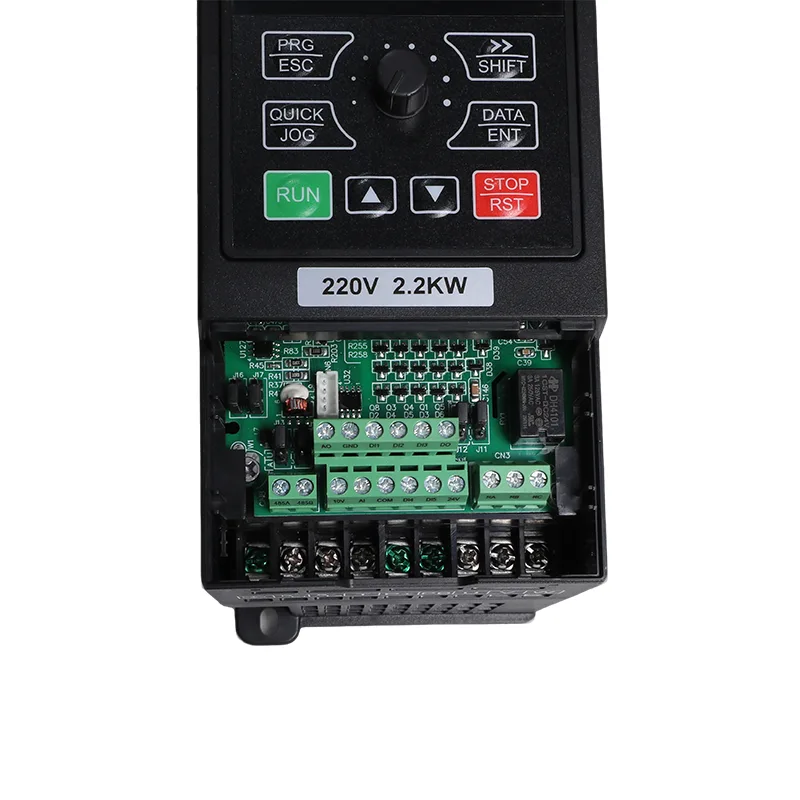

| Input terminals | 5 digitalis inputs, DI5 sustinet pulsum venae altae usque ad 50 kHz; 1 analog input 0-10 V vel 0-20 mA; 1 keypad potentiometer input |
| Output terminals | 1 pulsus summus velocitate output usque ad 50 kHz; Nullam 1 output; I Analog output 0-20 mA seu 0-10 V * |
| Communicationis | RS485, Modbus RTU |
| Praesidium | Motor brevis-circuitus deprehensio in potentia in, output phase damnum, super-currente, supra intentione, sub intentione, supra temperatura, onero, underload, lux debilis |
| operating temperatus | -10°C ad 50°C; derate I% per I ° C supra XL ° C * |
| Repono temperatus | -20°C ad 60°C |
| Umor | Infra 95% RH, nulla condensatio |
| altitudo | Infra M m; derate 1% per 100 m ab 1000 ad 3000 m |
| Vibratio | Infra 5.9 m/s² (0.6 g) |
| clausura | IP20, murus mons vel scrinium, vertical installation |
| Distributio systematis | TN, TT |
| EMC / salus | IEC 61800-3 (C3); IEC 61800-5-1 |
iMaster VFD-PC10 series sentinam solis administrationem cum motu motore variabili componit, faciens exempla 4.0 kW et 5.5 kW apta ad varias applicationes aquarum tractationum et industrialium.
Ad institutiones quae tam photovoltaicae flare et conventionali potestate motoris indigent, 4.0kW/5.5kW 3 Phase 380V Solaris Pump et Propositum Generale Inverter VFD designari possunt ad officium intentum ac proinde conformatum.
Aquarum systemata quae pressionis dispositionem requirunt, constructum-in PID functione apta feedback signo uti potest ut operationem motoris circa punctum determinatum adaptet. Cum pressionis transmissantis apte delectis et parametris moderandis recte conformatis, coegi potest pressionem systematis mutationes postulantium moderari. Ultimae occasus in sentina, motore et applicatione pendent.
Constructum in PID sustinet pressionem ansam clausam, fluxum vel temperatum imperium. Setpoint fontes et opiniones selectae sunt per parametris initis FC-coetatis.
Modus generalis propositi subsidia SVC et V/F imperium, onerare capacitatem 150% pro 60 secundis, et communicatio RS485 cum Modbus RTU.
P8-00 = 1: modum sentinae solaris. P8-00 = 0: modus inversi generalis propositi. CSIVEI modum operandi modum imponere potest et parametri rogatum ante shipment.
Unitas 4 kW una chorda decurrit, ergo chorda longiora fabricatur ad fenestram 550 ad 750 VDC. Unitas 5.5 kW dure indiget duplici ordinata wattage, quod facilius attingit cum duabus chordis parallelis 18. Ambae sub DCCCC VDC maximum consiste.
Est et est communissima institutio. Sola sentinam et cabling relinque, ordinatam et DC ruptorem adde, et filum exstantium copia R, S et T. pone P8-15 ad 0 pro commutatione latae sententiae. Solarium interdiu onus portat et malesuada euismod occupat, cum sol non est satis.
Fit a supernatet vel gradu transitum ad DI2 vel DI3. Vertitudo terminalis in F6-10 ponitur, ut vel opera contactorum ordinatio fiat. Potes uti deprehendendi aqua AI AI ad P8-18 ad 1 ponendo et ad plenum limina P8-19 componendo et de mora somni in P8-20.
Communes sunt A01 potentia solaris infirma, A02 piscina plena, A03 aqua carentia et A04 sub oneris motoriis. Labes ferrariae E01 ad E30 integumentum excursionis, overvolutionis, minorisvolentiae, phase damnum et overtemperantiae, cum E43 pro incassum specillo et E44 pro condicione underloading quae non liquet.
Ita. Output phase amission protection and motor short-circuitu detectio in potestate in sunt vexillum, cum overcurrent, overvoltage, undervoltage, overtemperature et onerare.
Ita. In genere proposito modo vexillum est tres phases invertere pro fans, cornicines, compressores et processus soleatus, cum potestate SVC vel V/F, PID et Modbus. Illo modo ordinate, et felis ornare advenit. Et unitas empta in sentinarum solariarum modo transmoveri potest postea cum P8-00.
Ita. Dic nobis ratas motorias, tabulam configurationem et cuiusvis uncinorum situs specialium quos vis, eosque ante folia unitatis oneramus. Quod tempus committendi servat in situ et causa est multi distributores configurati potius quam defaltam emunt.
